工業級 軌式1路RS485

串口服務器 規格書

產品簡介

      本工業軌式串口服務器是一款能讓串口設備立即具備聯網能力的串口聯網服務器，可以把分散的串行設備、主機等通過網絡來集中管理。該產品支持1路RS-485轉1路百兆以太網，可以采用35mm軌式與壁掛式安裝方式，能滿足不同應用現場的需求。

      串口服務器支持多種網絡協議，如TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；每路串口支持4路TCP或UDP會話連接，支持Modbus TCP、TCP Server、TCP Client、UDP Server、UDP Client，等多種工作模式；支持WEB訪問方式。另外，配套提供的基于Windows平臺的管理配置工具，能夠一步一步引導用戶對設備進行管理配置，通過簡單的設置實現串口設備立即聯網。支持B/S構架的SNMP網管軟件，來統一網管多臺串口服務器。

      硬件采用無風扇、低功耗、寬溫寬壓設計，通過符合行業標準的嚴格測試，能夠適應對EMC有嚴酷要求的工業現場環境，可廣泛應用于PLC控制與管理、樓宇自控、醫療保健自動化系統、測量儀表及環境動力監控系統等。

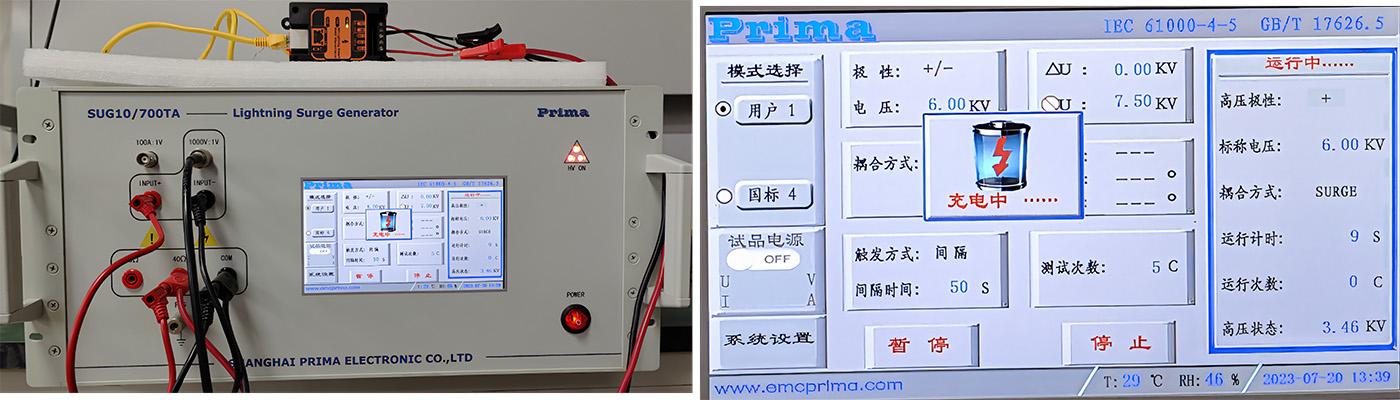

電源接口與RS485接口可過：短路電流波10/700μs，開路峰值輸出電壓6KV，內阻40歐的雷擊測試

以太網接口可過：短路電流波10/700μs，開路峰值輸出電壓4KV，內阻40歐的雷擊測試

技術參數

10/100M以太網接口

協   議：符合IEEE 802.3ab，IEEE 802.3z

速   率：10/100自適應m全/半雙工自適應

MAC地址表：可以學習4096個MAC地址

物理接口：RJ45座 支持Auto-MDIX

串行接口

EIA/TIA-485 RS-485 (ISO/IEC8284)

串口界面:

RS-485 2 wires: A(對應TX+) B(對應TX-) GND

物理接口：5.08mm間距螺釘式端子

環境指標

工作溫度：-40℃—+85℃

儲存溫度：-40℃—+85℃

工作濕度：0%—95%（無凝結）

MTBF：  ＞100,000小時

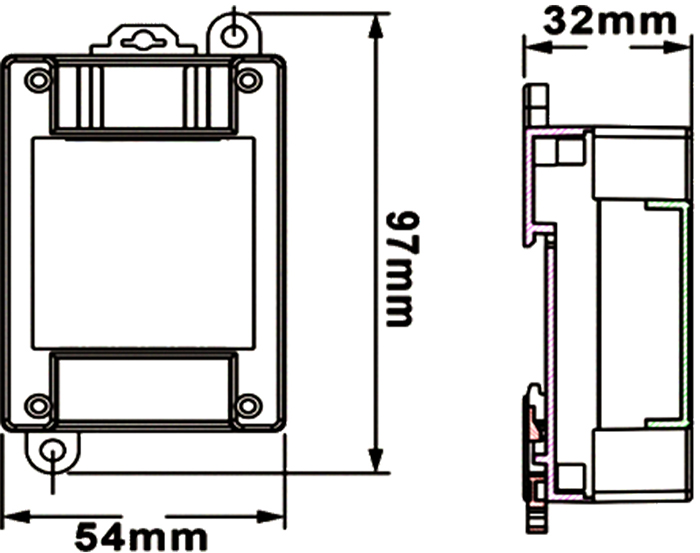

產品規格

應用圖

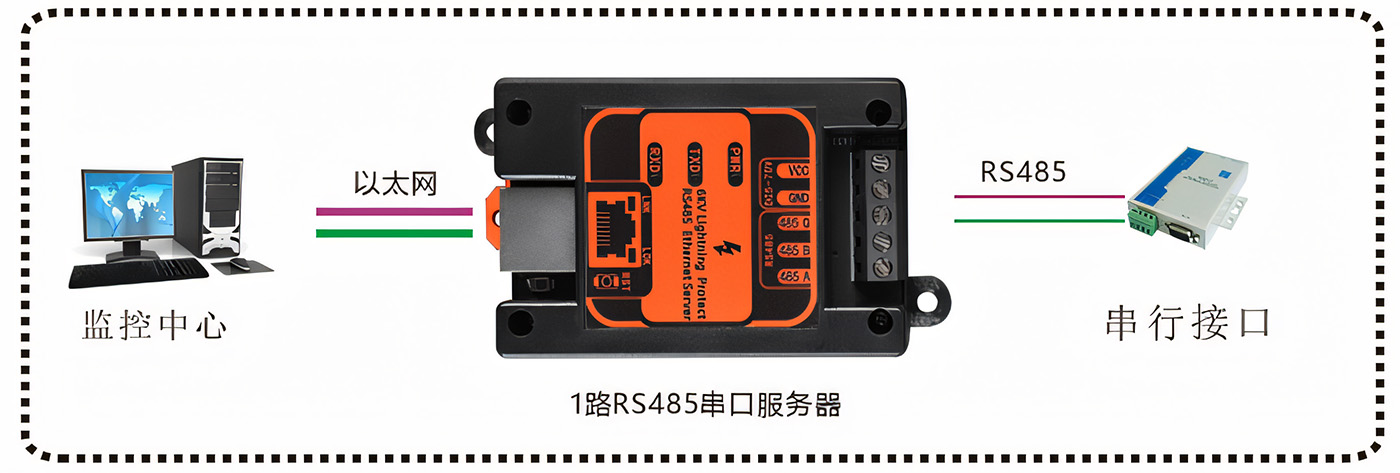

案例一：單臺應用

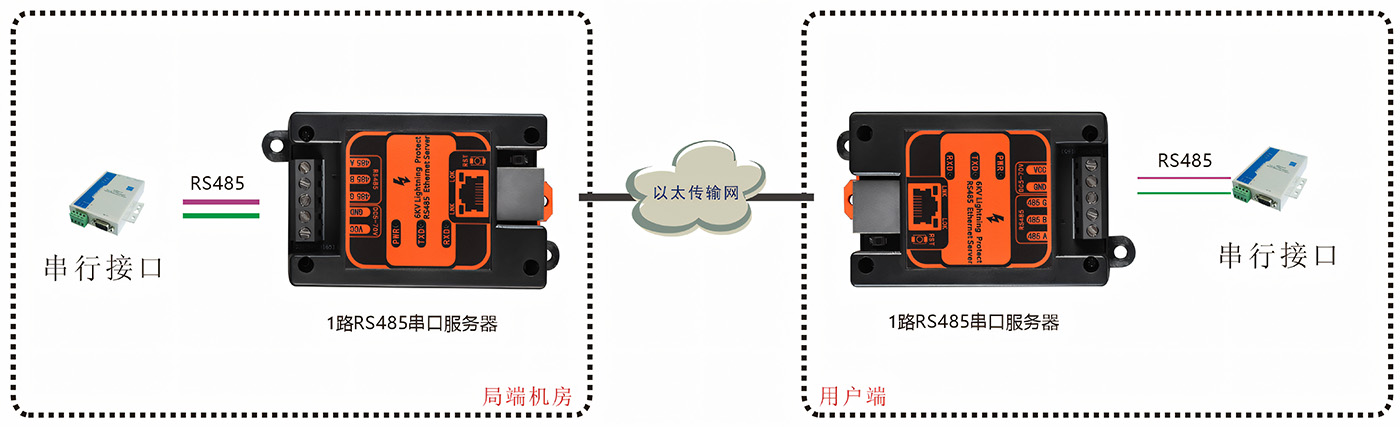

案例二：成對應用
