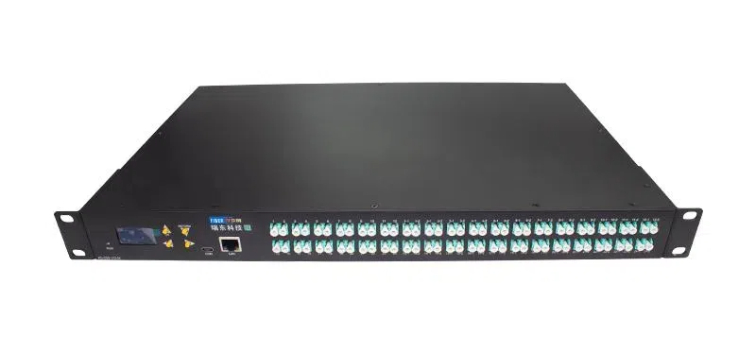

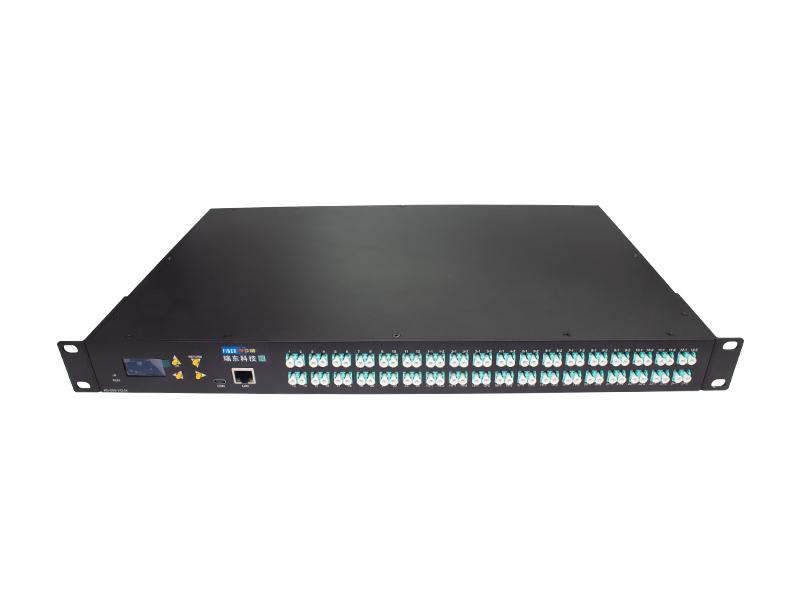

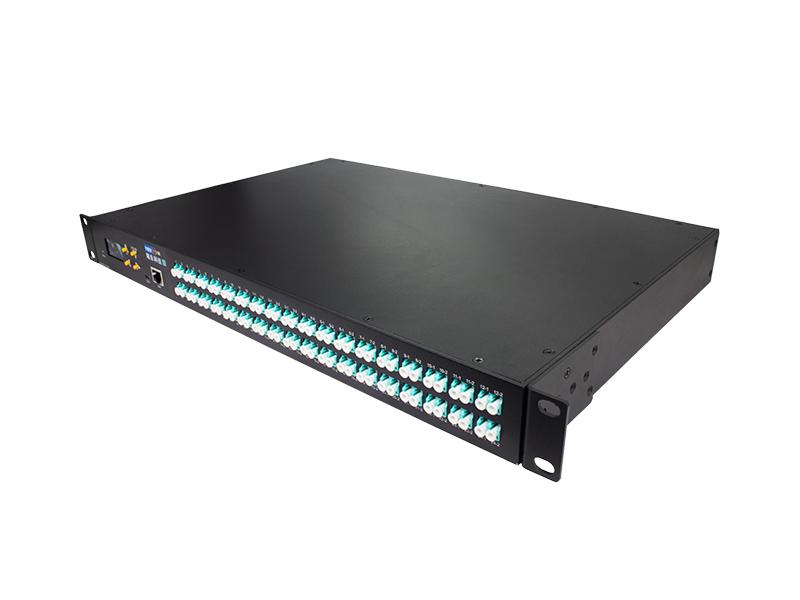

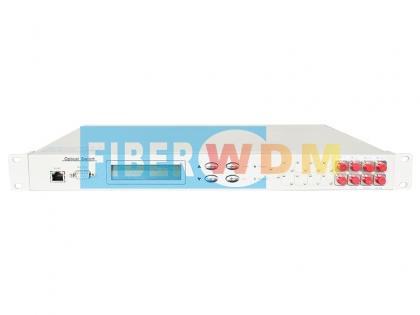

24組1X2光開關 光切換 光選路 光矩陣設備

FW-0SS-2X1-24-MM-1U

產品特點：

• 具有插入損耗小，切換速度快等特點。

• TYPE-C與RJ45以太網通信接口控制。

• 串口采用TYPE-C接口。

• 采用 LCD 顯示屏,非常直觀的顯示光路狀態,方便用戶的操作。

• 可通過按鍵和串口、網口控制光路切換。并可通過指令鎖定按鍵操作。

性能指標：

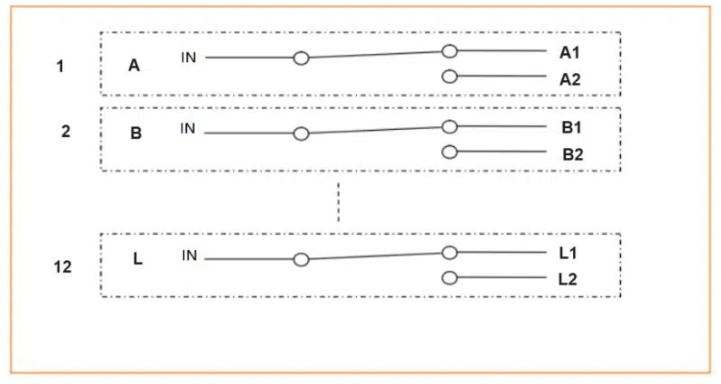

光路圖：

1、面板說明

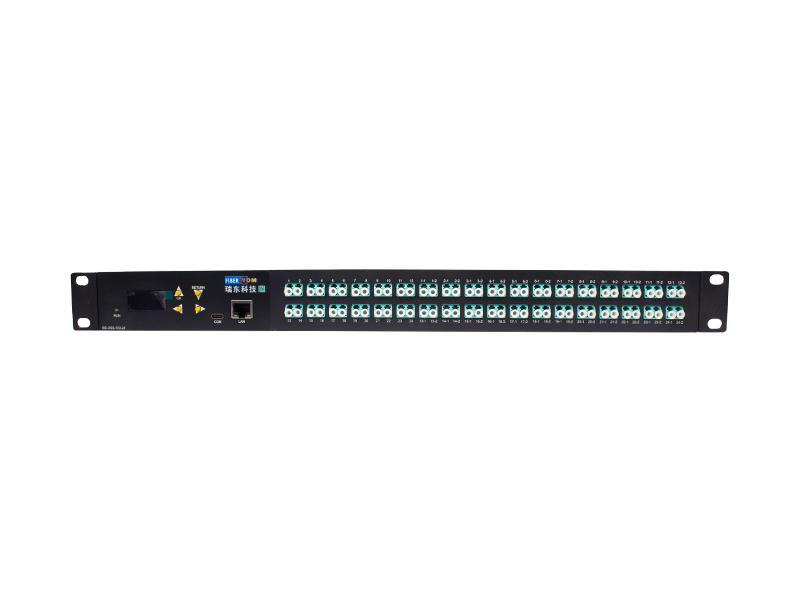

前面板

（1）RJ45以太網接口、TPYE-C 串口：設備監控?cái)?shù)據信息的通信接口。

（2）LCD 顯示屏：設備地址、當前通道和相關信息的顯示。

（3）▲—上移鍵；▼—下移鍵；OK—確定鍵；RETURN—取消鍵。

（4）光接口說明： 光路接口.

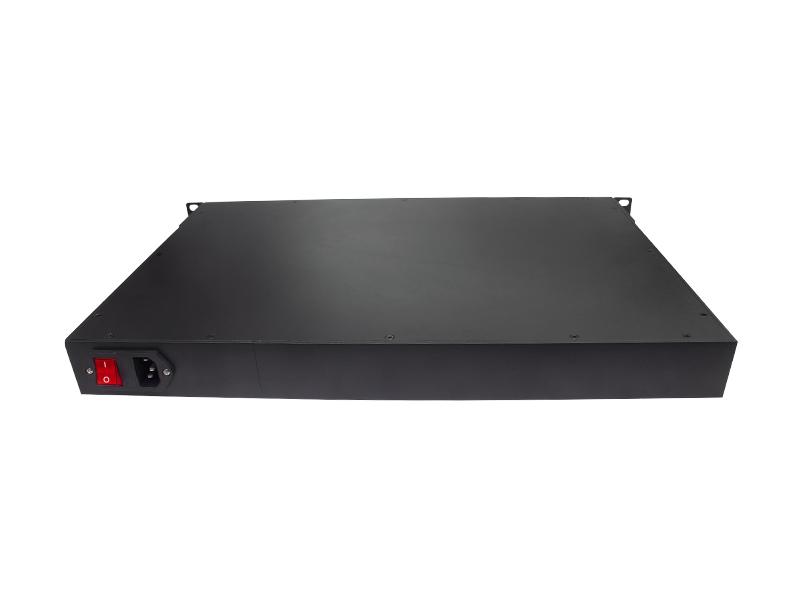

后面板

（1）AC電源接口：設備工作電源輸入接口。

出廠設置

●      開機時，24路通道默認為連通狀態。

●      設備按鍵使用權限：允許

●      串口設置為：9600 波特，8 位數據位，1 位停止位，無奇偶校驗。

●      IP 地址：192.168.1.100 ； 通信端口：5000

●      網口協議類型：TCP Server（服務器）、UDP（固定端口：18888）

        注：用戶有特殊要求的除外。

2、通信接口連接說明

   （1）TYPE-C 接口

3、面板操作說明
