光纖部份

光口：

1，2（1+1 光備份）

光口速率：

3.125G

光纖：

單纖雙纖

光纖接口：

FC/SC/ST/LC(SFP)

波長：

850nm/1310nm多模；1310nm/1550nm單模

無中繼傳輸距離：

20~120Km

典型發射功率:

單模1310/1550nm：≥-9dBm

多模850nm：-18dBm

多模1310nm: -25dBm

接受靈敏度范圍：

-28dBm~- 40dBm

10/100M以太網接口

協   議

符合IEEE 802.3，IEEE 802.1Q(VLAN)

速   率

10/100M自適應，全/半雙工完全自適應

MAC地址表

可以學習4096個MAC地址

物理接口

RJ45座 支持Auto-MDIX

10/100/1000M以太網接口

協   議

符合IEEE 802.3ab，IEEE 802.3z

速   率

10/100/1000M自適應m全/半雙工自適應

MAC地址表

可以學習4096個MAC地址

物理接口

RJ45座 支持Auto-MDIX

E1接口

設備接口：

設備接口符合G.703建議

速  率：

2048Kb/s±50ppm

碼  型：

HDB3

阻  抗：

非平衡式75Ω/平衡式120Ω(非平衡式配同軸接口適配器，可適配75-2/3同軸電纜)

抖動特性：

滿足G.742、G.823建議

輸入口允許衰減

0～6dBm

FXS 用戶電話接口

振鈴電壓：

75V

振鈴頻率：

25Hz

二線輸入阻抗

600Ω(摘機)

回?fù)p

20dB

FXO 中繼接口

振鈴檢測電壓：

35V

振鈴檢測頻率：

17Hz-60Hz

二線輸入阻抗：

600Ω(摘機)

回?fù)p：

20 dB

E&M 2/4線接口

E&M類型

TYPE V

E線最大電流

22mA;飽和電壓：3V

M線恒定電流

7mA; 最小檢測電流：5mA

AD增益

0dB

DA增益

0dB

2/4線輸入阻抗

600Ω

磁石電話接口

振鈴電壓：

75V

振鈴頻率：

25Hz

二線輸入阻抗：

600Ω(摘機)

回?fù)p：

20dB

環境指標

工作溫度：

-10℃—+60℃

儲存溫度：

-40℃—+85℃

工作濕度：

0%—95%（無凝結）

MTBF：

＞100,000小時

產品功能描述

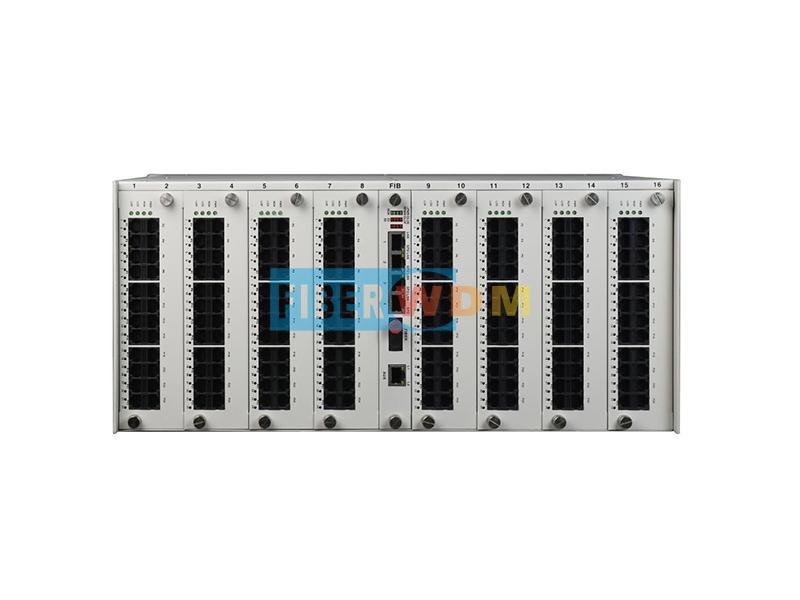

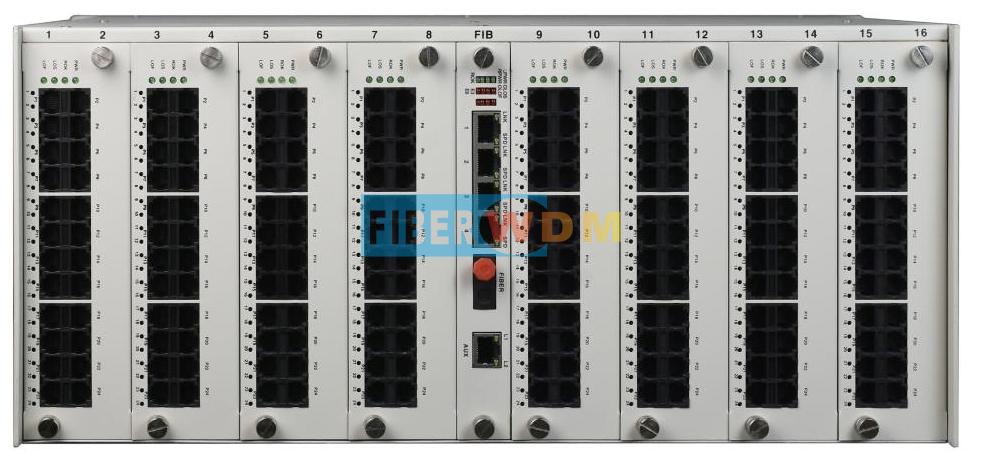

在光纖上傳輸192路RJ11電話（FXO/FXS），4U19英寸機架，－48V或AC220V雙電源（可選）

業務端口描述

192路RJ11電話接口（由8個功能板組成）；帶2個光口卡片1個

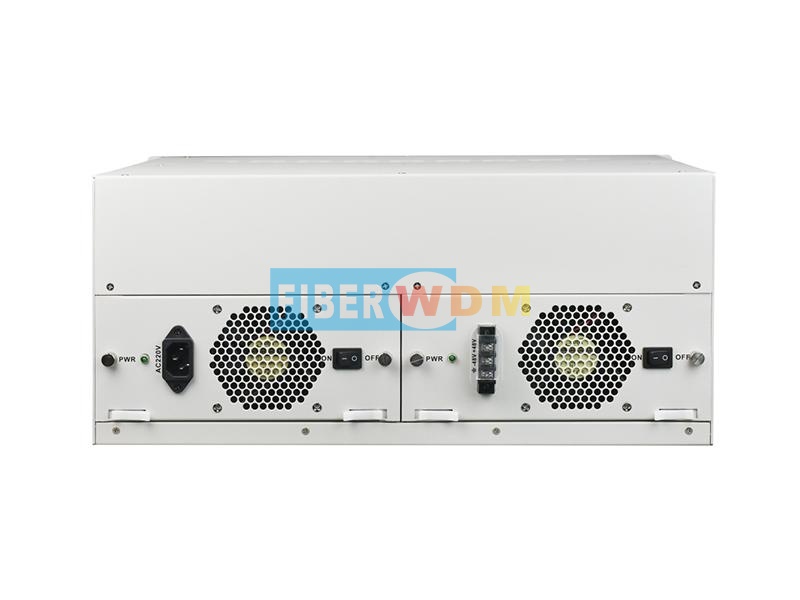

電源

AC220V / DC-48V / DC+24V（電源可選）

產品尺寸

(長×寬×高)  443*365*195mm機架式

重量

12.5Kg/臺
