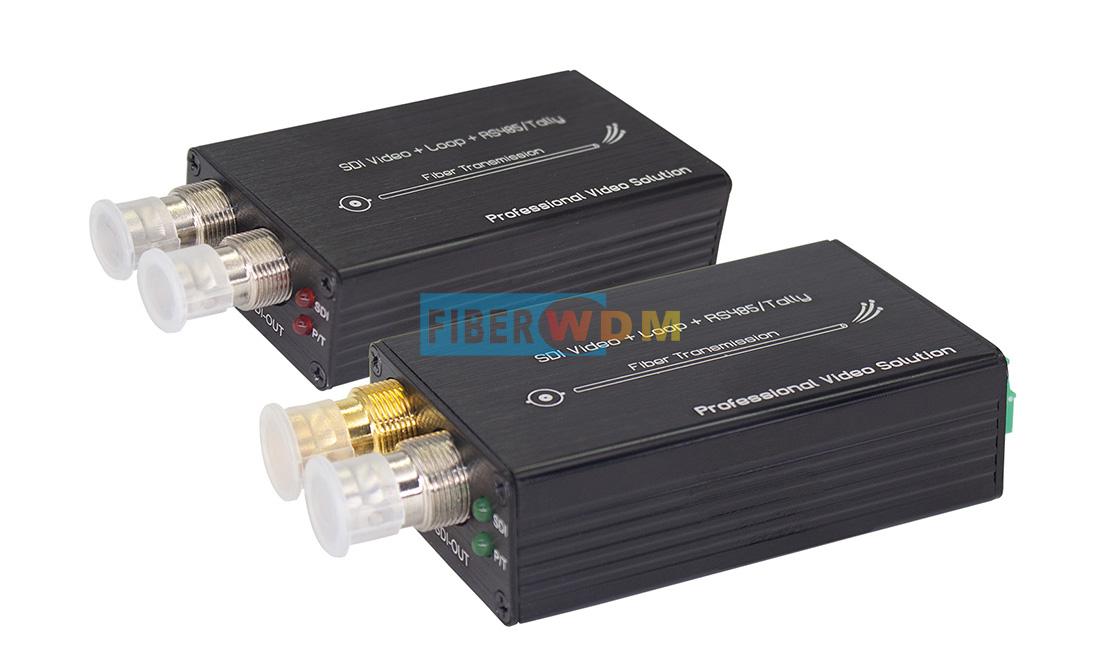

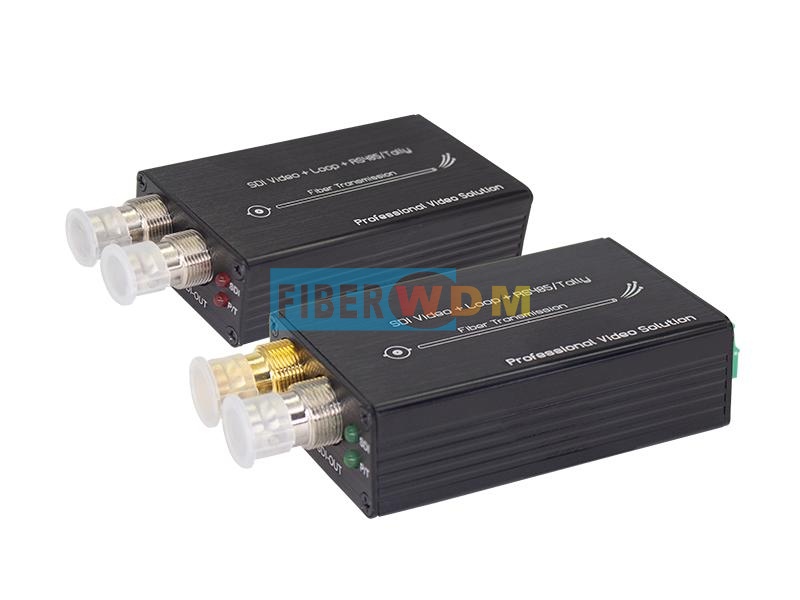

3G/HD-SDI視頻光端機

3G/HD-SDI-T/R

產品簡介：

      高清多媒體監控應用系統中，往往需要把高清非壓縮的數字音視頻信號源遠距離傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信號差，容易受干擾等現象。同時傳輸距離短，不能滿足多媒體信息發布等場合長距離傳輸?shù)囊?，使?G/HD-SDI-T/R光端機傳輸3G/HD-SDI信號，完全解決了此類問題,傳輸距離1米-20公里。同時,光端機傳輸具有衰減小、頻帶寬、抗干擾性強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比擬的優勢。此外, 3G/HD-SDI設備在多媒體系統中應用，即節省施工成本及走線的復雜性，又能保證高品質的目標為可能。

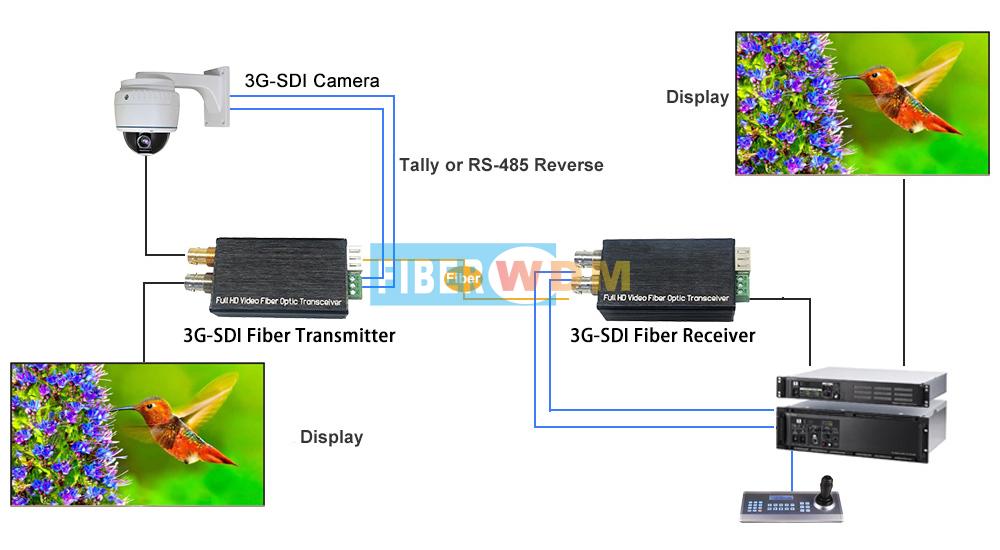

      3G/HD-SDI-T是光發送器，3G/HD-SDI- R是光接收器，二個設備配合使用，可實現經3G/HD-SDII-T光發送器把3G/HD-SDI視頻信號經光纜長距離發送給3G/HD-SDI- R光接收器,在不經過對信號進行任何壓縮處理后，高保真輸出“原裝”的視頻信號。

產品應用：

1. 軍事演習高清視頻信號的遠距離傳輸
2. 安防監控高清視頻信號的遠距離傳輸
3. 大型演出中高清視頻信號傳輸
4. 各種高清視頻的應該場合

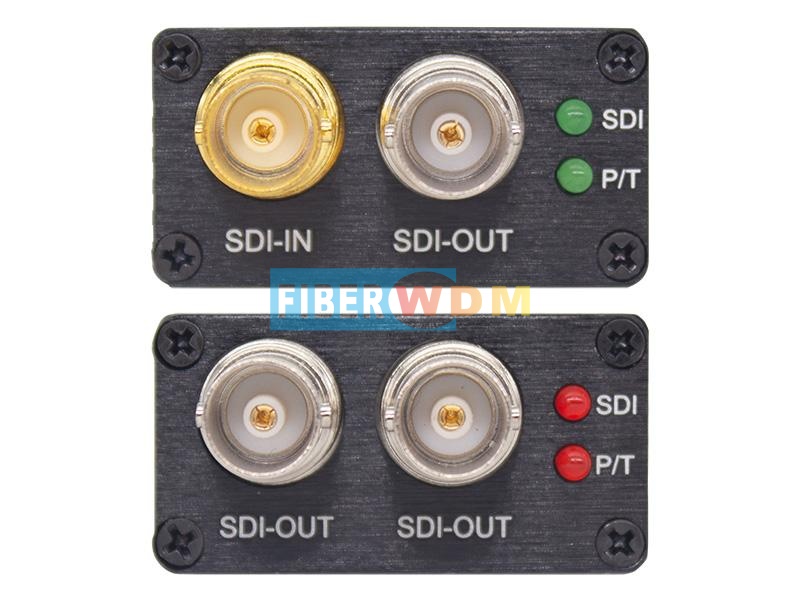

3G/HD-SDI光纖發送器指示燈說明：

     A、綠色 ——電源/TALLY信號指示燈。

     B、綠色 ——SDI信號指示燈。

3G/HD-SDI光纖接收器指示燈說明：

     A、紅色 ——電源/TALLY信號指示燈。

     B、紅色 ——光信號/SDI信號指示燈。

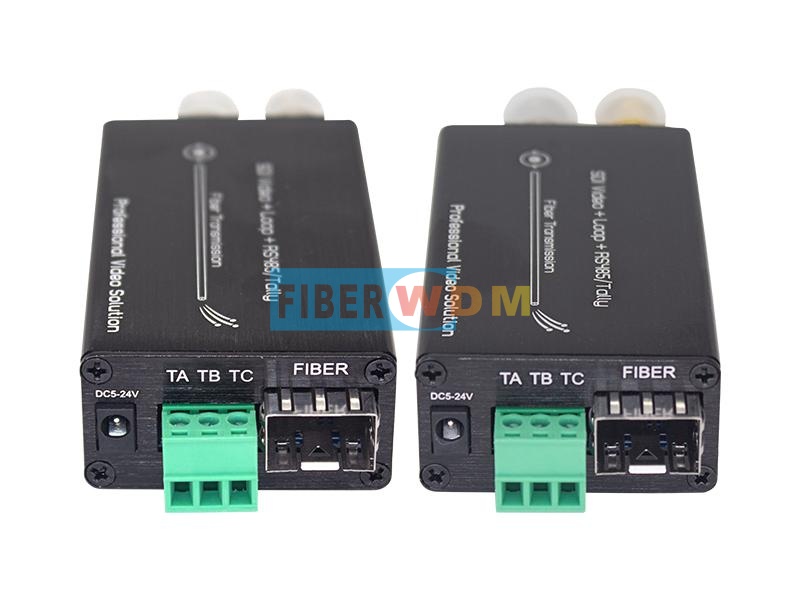

光纖接口：此3G/HD-SDI光端機采用SFP單模光纖，接口類型為LC/PC，

主要指標：

1、視頻

     支持所有3G/HD-SDI的標準信號。

2、電源

     電源功耗：2W(max.)

     電源電壓：DC5-24V
3、光纖

     符合IEEE802.3z中1000BASE_LX光連接規范

     輸入光中心波長：1310nm

     發射功率：－9.5～－3dBm平均光功率@1310nm

     光接收靈敏度：－21dBm平均光功率@1310nm

     輸出光調制幅度：180μW

     輸入光調制幅度：≤15μW

     相對離訊強度：-116 DB/Hz

     回波損耗：≤10 dB

     傳輸碼速率：240M Hz～2.97G Hz

     傳輸距離：1米～300米多模光纖
     1米～20公里單模光纖

5、環境條件：

     工作溫度：-20℃~+70℃

     儲存溫度：-40℃~+80℃

     相對濕度：0~95%（非冷凝）

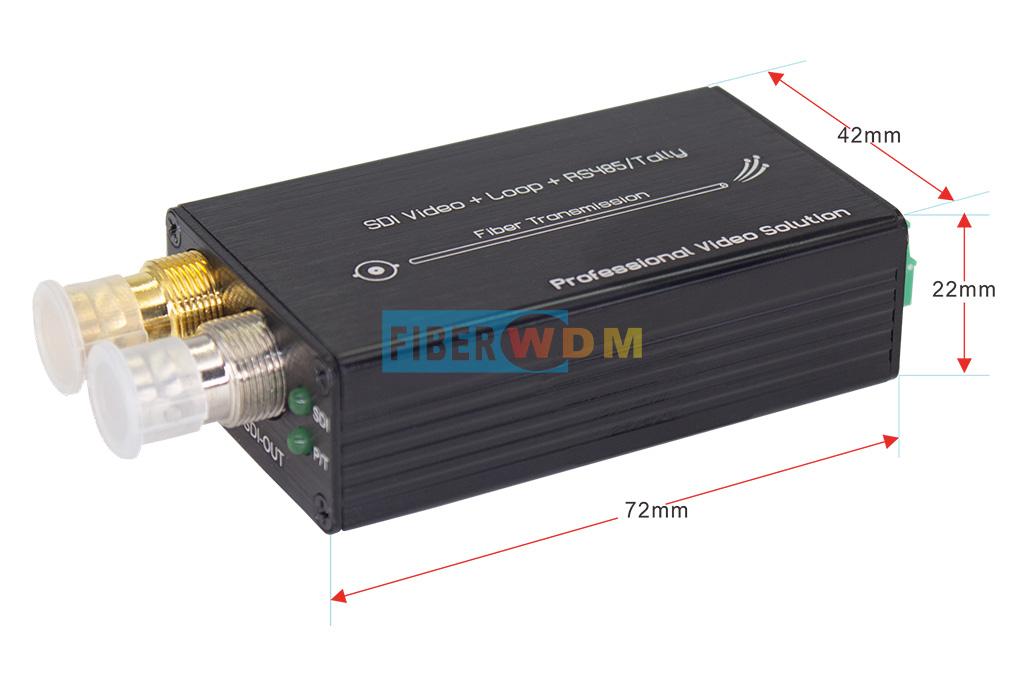

6、外形尺寸：

72Lx42Wx22H

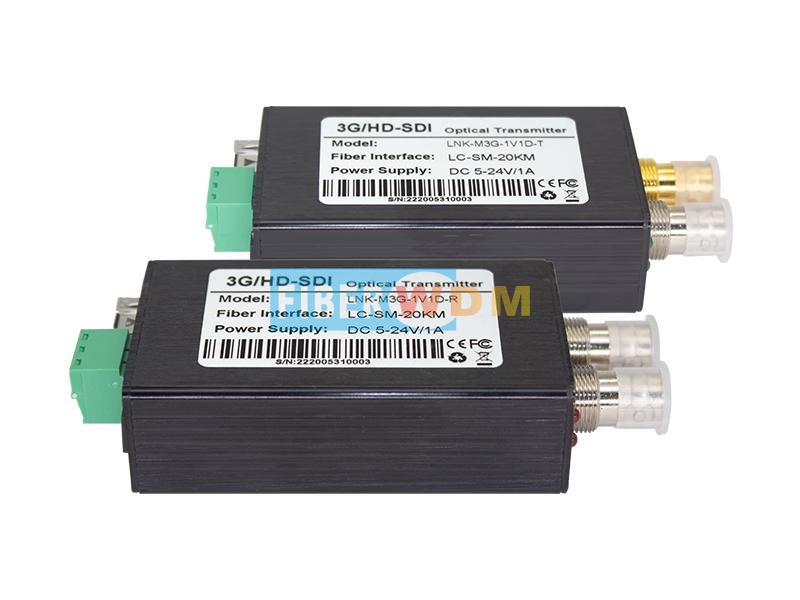

設備清單：3G/HD-SDII光纖發送器一臺,   3G/HD-SDI光纖接收器一臺

附注：

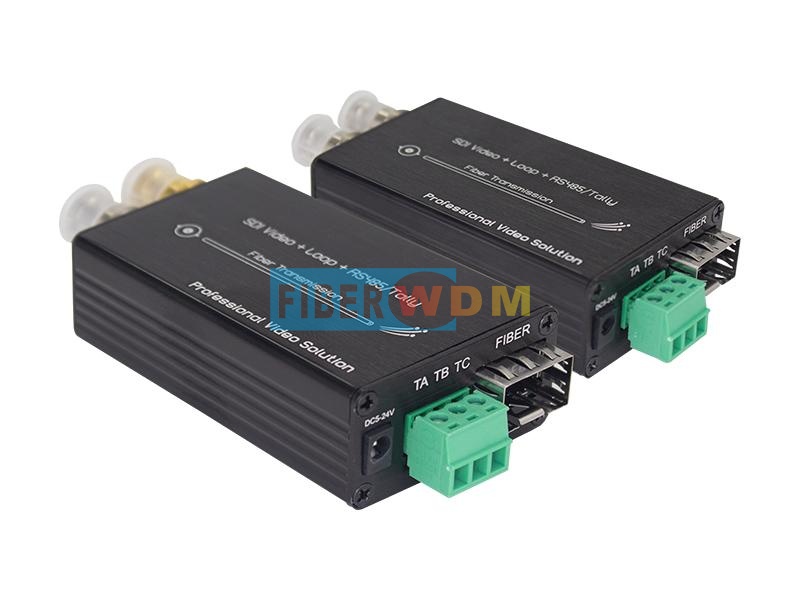

TALLY接線方法：

發送機TALLY信號輸出接法：（可直接驅動LED指示燈）

接收機TALLY信號輸入接法：（LED負載型只適合OC驅動的LED陰極驅動）
