助力提高高速路口/公安天網監控在線率

路口監控節點保護器/光線路保護器FW-OLPB

前言

國家高速路口每2公里裝一個監視網絡，以串連方式組網，然這種組網方式如在中間某個節點發現故障斷電，那么就會造成后面所有節點都中斷無法通信；當在后面路段發生交通事故時，則無法調取相關證據資料，所以國家也對這種情況提出了高速路口/公安天網監控在線率達到98%以上的要求。針對以上問題，我司FIBERWDM瑞東科技研發生產的光線路保護器FW-OLPB，可助力于提高高速路口/公安天網監控在線率。

產品概述

OLPB光線路保護器是一種應用于光纖通信領域并能自動繞過故障的網絡節點的自動切換系統，能自動識別網絡節點供電狀態，被保護節點掉電時進行光路瞬時切換，從而能避免網絡節點發生全阻障礙，保持系統連通正常。
OLPB光線路保護器可應用于高速公路和隧道視頻監控場景，可以避免中間某個節點出現故障而導致其他節點也全阻斷，保持其他節點的正常通信和工作，從而提供視頻監控設備的在線率。如下應用圖：

采用單纖鏈式網絡結構（如圖：A-C-B）,  一旦中間某個節點出現故障（斷電故障），則后面所有節點的通信都會中斷；為了增加高速公路和隧道視頻監控的在線率，可以增加我司生產的光線保護器OLPB，實現在某個節點出現故障（斷電故障）時自動繞過該故障節點保證下聯其它節點正常工作通信。

光線路保護器OLP工作狀態

（1）A,C,B設備為鏈狀連接，中間為單芯光纜，如果C點設備斷電故障，會導致A和C設備之后所有的通信業務都會中斷。

（2）增加光線保護器OLPB：

正常情況下：

  A端設備---A接口（光保護模塊）---L接口（C點設備）---R(光保護模塊）---B接口（光保護模塊）----B端設備

C點設備掉電：

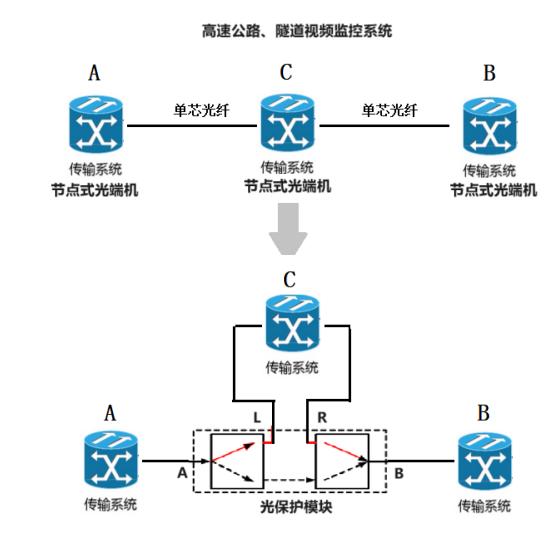

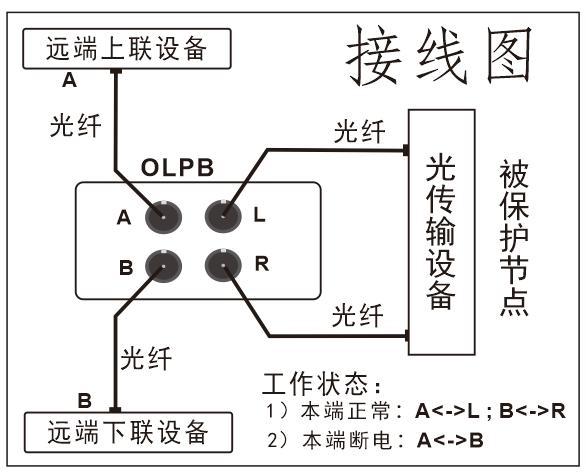

   A端設備---A接口（光保護模塊）--- B接口（光保護模塊）----B端設備 如下圖（1）：

圖（1）

當C點設備掉電時, 通過光保護模塊，自動繞過發生掉電節點，保證A節點和B節點之間通信正常。旁路功能是通過光切換來實現的，即對默認路徑進行自動切換并在動力中斷的情況下傳輸信息流。當C點供電恢復后，系統又會自動恢復到正常狀態（A-C-B）。

產品參數

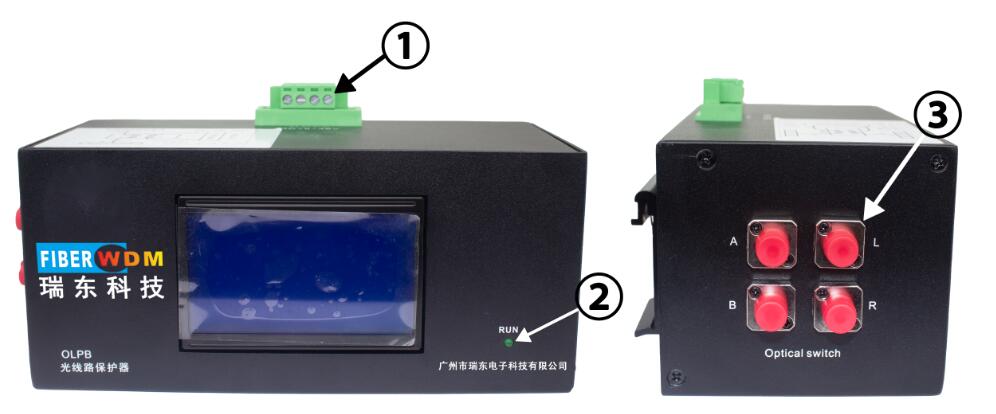

接口及指示燈說明

① POWER DC +5V-36V : 電源輸入接口（外置電源適配器）; 支持雙路電源接入

② 指示燈RUN ：指示當前工作狀態，燈亮表示設備正常，工作在主路狀態；燈滅表示設備工作在旁路狀態。

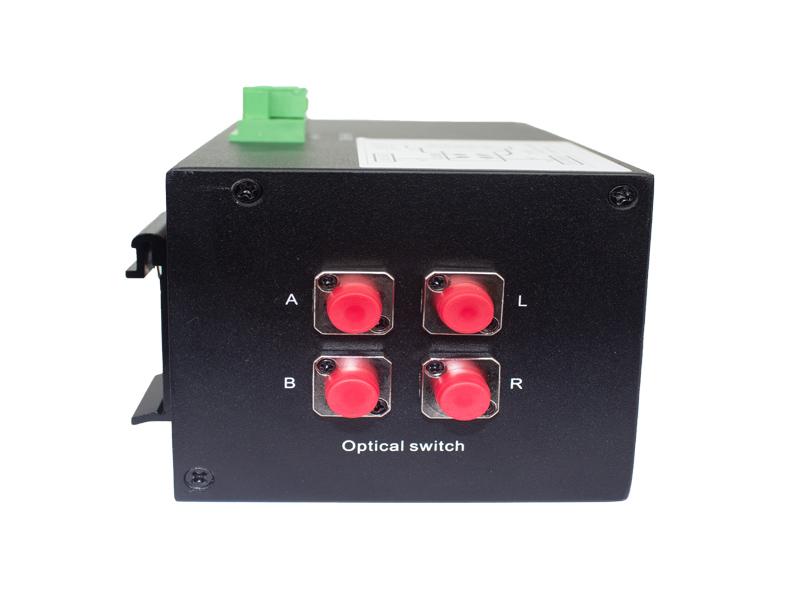

③ 光接口說明：面板上有4個FC光接口，分別為A、B、L、R，具體的連接方法參照如下連接參考上圖（1）
