IEEE技術標準

IEEE 802.3用于10BaseT

IEEE 802.3u 100BaseT(X)和100BaseFX

IEEE 802.3z用于1000BaseX

IEEE 802.3ab用于1000BaseT(X)

IEEE 802.3x 流量控制

IEEE 802.1D 生成樹協議

IEEE 802.1W 快速生成樹協議

IEEE 802.1Q VLAN標記

IEEE 802.1P 服務質量

IEEE 802.1W RSTP(環網)

IEEE 802.1SMSTP(多生成樹協議)

IEEE 802.3ad 靜態負載均衡配置和LACP 動態配置

IEEE 802.3用于10BaseT

協議

IGMP Snooping v1, v2, v3設備，GMRP，GVRP，SNMPv1, v2c, v3，DHCP Snooping，BootP，TFTP/Xmodem，SNTP，RMON，HTTP，Telnet，SSH，Syslog,Option 81/82，LLDP

流控

IEEE 802.3x流量控制，背壓式流量控制

網絡安全

支持用戶分級管理和口令保護

支持IEEE 802.1x認證/集中式，MAC地址認證，AAA認證，RADIUS認證

支持HTTPS,SSH,ACL,端口VLAN,PVLAN,TRUNK

支持防網關ARP欺騙、防ARP欺騙，端口保護

支持MAC限制，過濾，IP+MAC+端口綁定

交換屬性

優先級隊列：4

VLAN最大可用數量：4K

VLAN ID范圍：1 ~ 4094

IGMP 組：256

MAC地址表大小：8 K

交換延遲：<5μs

包緩沖區大?。?.1Mbits

背板帶寬：56G

轉發速率：34.44Mpps

接口

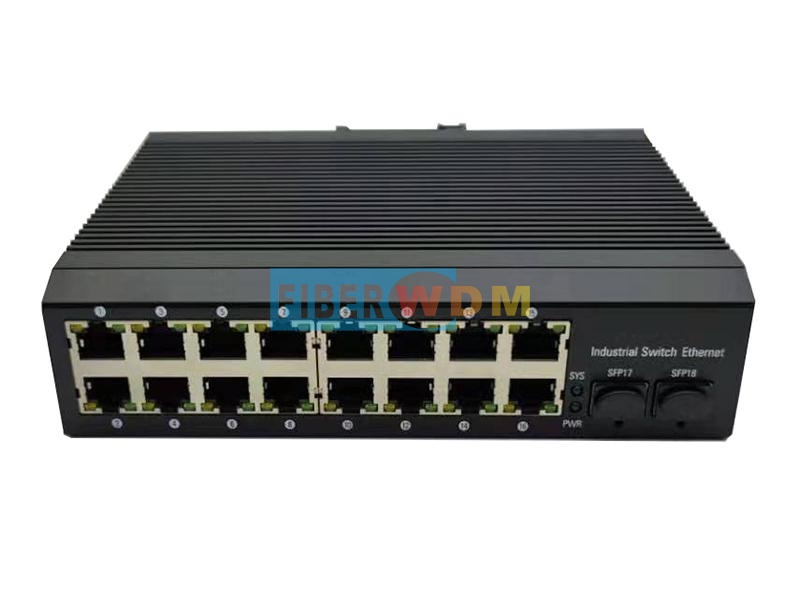

電口：16個10/100/1000 BaseTX,支持POE

光口：2個1000Base-X SFP

控制臺端口：RS-232 (RJ45連接器,思科標準)

系統LED指示燈： PWR/SYS/ Link/ACT

電源

輸入電壓：DC12V-48V

功耗：<15W

過電流保護：提供

反接保護：提供

隔離雙電源冗余輸入

機械特性

外殼：IP40防護等級，鋁合金外殼，無風扇設計

尺寸：185*145*48mm

重量：2000 g

安裝方式：DIN-RAIL安裝,壁掛式安裝

MBTF:400000小時

工作環境

工作溫度：-40 ~85 °C（寬溫級)

儲存溫度：-40 ~ 85°C

相對濕度：5~95%(無凝露)

標準

EMI

FCC Part 15. CISPR(EN55022) class A

 標準

EMS

EN61000-4-2(ESD)：±8kV接觸放電，±15kV空氣放電

EN61000-4-3(RS)：10V/m（80～1000MHz）

EN61000-4-4(EFT)：電源線：±4kV；數據線：±2kV

EN61000-4-5(Surge)：電源線：CM±4kV/DM±2kV；數據線：±4kV

EN61000-4-6(射頻傳導)：10V（150kHz～80MHz）

EN61000-4-8(工頻磁場)：100A/m持續；1000A/m ,1s to 3s

EN61000-4-9(脈沖磁場)：1000A/m

EN61000-4-10(阻尼震蕩)：CM 2.5kV，DM 1kV

EN61000-4-12/18(震蕩波)：CM 2.5kV，DM 1kV

EN61000-4-16(共模傳導)：30V持續；300V,1s

工業

IEC6100-6-2（通用工業標準）

IEC60068-2-6（抗振動）

IEC60068-2-27（抗沖擊）

IEC60068-2-32（自由下落）

工業

鐵路：EN50155.EN50121-4

電力：IEC61850-3（變電站）

IEEE1613（電力分站）

交通：NEMA TS-2

煤炭：GB/T3836.1/2/3/4

機械：IEC68-2-6/27/32

保修

5年
