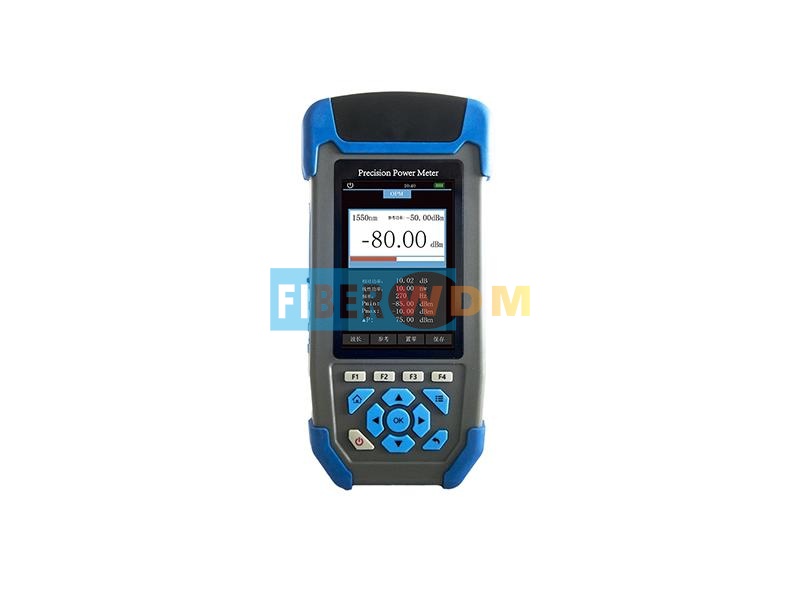

JW3220高精度光功率計
JW3220是新開發的一款3.5寸彩屏版高精度光功率計，除了提供更優越的動態范圍和線性度技術指標，還配置有豐富的菜單功能設計，涵蓋閾值告警配置、功率最大最小變化值實時監測、頻率信號檢測以及可視故障定位儀等功能。與本司光源配套使用時，還具有自動識別光源所發光波長的功能，極大方便測試鏈路損耗測試，同時可將儀表測試的數據記錄存儲與上傳。儀表提供標準的通信接口協議，便于用戶嵌入系統或二次設計開發的需求，是當前光纖工程維護和通信教學、研究的理想工具。
技術指標:
|
型號 |
JW3220高精度功率計 |
|
|
功率計部分 |
||
|
探測器類型 |
InGaAs |
|
|
探測器面積 |
Φ2.0mm |
|
|
波長測試范圍 |
800～1700 |
|
|
測量范圍(dBm) |
+10～-80 |
+26 ～ -65 |
|
默認校準波長(nm) |
850/980/1270/1300/1310/1490/1550/1577/1625/1650 |
|
|
可校準波長總數 |
最大支持45個（可定制） |
|
|
最小顯示分辨率(dB) |
0.0001 |
|
|
不確定度(dB)1 |
≤0.13 |
|
|
線性度(dB)2 |
≤0.05dB(+10dBm ～ -60dBm) ≤0.1dB(-60dBm ～ -70dBm) |
|
|
頻率識別（Hz）3 |
270、330、1K、2K |
|
|
測量單位 |
dBm、dB、xW |
|
|
接口 |
FC、SC、ST、LC、Φ2.5mm、Φ1.25mm |
|
|
屏幕尺寸 |
3.5寸TFT彩屏 |
|
|
可視故障定位儀 |
||
|
波長(nm) |
650 |
|
|
輸出功率(mW) |
10 |
|
|
其他部分 |
||
|
供電方式 |
3.7V 4000mAh鋰電池/Micro USB |
|
|
自動關機時間 (min) |
10 |
|
|
通信接口 |
Micro USB /USB-TypeB(可選) |
|
|
工作溫度（℃） |
-10～+60 |
|
|
存儲溫度（℃） |
-25～+70 |
|
|
尺寸 |
188×88×44 |
|
|
重量 |
370 |
|
注：a:在T=23±2℃測試，
1、在1550nm -10dBm下測試；2、@1550nm波長下測試。3、探測功率大于-40dbm測試
