光纖數值孔徑NA

(廣州瑞東Fiberwdm版權所有）

關鍵字：Core NA ,  光纖數值孔徑NA


對于光通信來說，入射在光纖端面上的光，其中一部分是不能進入光纖的，而進入光纖端面的光也不一定能在光纖中傳輸，只有符合某一特定條件的光才能在光纖中發生全反射而得以傳輸。

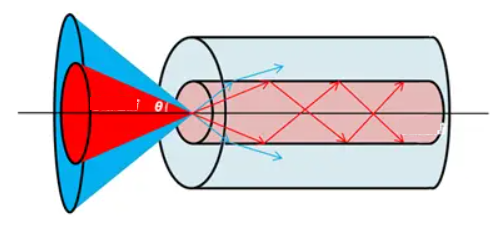

如上圖所示，一束光，無論角度范圍多大，只有沿著特定光錐角（紅色部分）進入光纖的光線才能
正常進行傳輸，這個角度 θ 的正弦值稱為光纖數值孔徑 NA。

NA：Numerical Apeture

光纖重要光學參數之一

無量綱，沒有單位

NA=n*Sinθ

（n：介質折射率；θ：光線與光纖軸夾角，通常稱為半角）

由公式可知，只有數值孔徑NA≦nsinθ的光線，才能耦合進光纖進行傳輸，數值孔徑NA表示光纖接收光的能力。

如何正確選擇數值孔徑 NA?

從物理上看，光纖的數值孔徑表示光纖接收入射光的能力。

NA 越大，光纖接收光的能力越強，從增加進入光纖的光功率角度來看，NA 越大越好，因?yàn)楣饫w的數值孔徑大些對于光纖的對接是有利的。

但是當 NA 過大時，光纖的模畸變加大，會影響光纖的帶寬。因此，在光纖通信系統中，對光纖的數值孔徑有一定的要求。通常為了最有效地把光射入到光纖中去，應采用其數值孔徑與光纖數值孔徑相同的透鏡進行集光。
